电容分类

1.1 1类瓷介电容器

也叫1类高频瓷介电容器，命名为“CC”型瓷介电容器，特点如下：

a、介电常数较小，一般在7~250之间，常用的在20~90之间；

b、高频下，电容器的损耗角正切值较低；

c、温度特性稳定，电容量随温度变化率小，且呈线性关系；

d、偏压特性好，电容量不随电压变化

1.2 2类瓷介电容器

也叫2类低频瓷介电容器，命名 “CT”型瓷介电容器，特点如下：

a、介电常数较大，一般在2000~10000；

b、高频下，电容器的损耗角正切值较大；

c、电容量随温度变化率较大，且呈非线性关系；

d、电容量对偏置电压灵敏，电容量随外加电压增加显著减小。

2   主要参数

2.01额定电压

额定电压指在上下限类别温度之间的任一温度下，可以连续施加在电容器上的较大直流电压或脉冲电压的峰值；

2.02工作电压

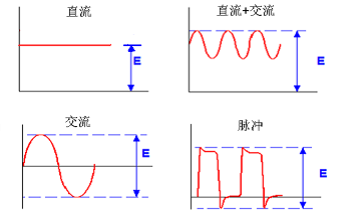

工作电压指可持续施加在电容器两端的直流电压与交流电压峰值之和，在选用电容器时应确保施加在电容器上的工作电压不大于电容器的额定电压；

2.03绝缘电阻/漏电流

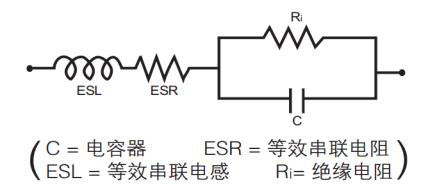

绝缘电阻由体电阻和表面电阻两部分组成，可以用两者并联来表示；

多层瓷介电容器体电阻的影响因素主要有电容器内部的晶界结构、杂质、空洞等，这些因素主要与产品的制作过程有关；

多层瓷介电容器表面电阻的影响因素主要包括表面脏污和环境湿度。在实际测试中，用手接触电容器本体或其他环节污染了电容器本体都容易造成电容器的绝缘电阻降低；由于环境湿度大，可能引起陶瓷体内的气孔吸收潮气，从而使绝缘电阻降低；

2.03损耗角正切

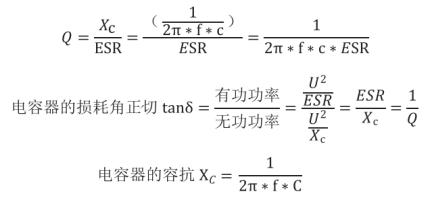

2.05Q值、容抗、ESR、S21

3   应用关键词

3.01、EMC（电磁兼容性）

电磁兼容（Electro Magnetic Compatibility）是指设备或系统在其电磁环境中正常工作，并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指设备对所在环境中存在的电磁骚扰具有一定程度的抗扰度。

3.02、EMI（电磁干扰）

电磁干扰（Electro Magnetic Interference）是指电子设备（干扰源）通过电磁波对其他电子设备产生干扰的现象。

电磁干扰有传导干扰和辐射干扰两种。传导干扰是指通过导电介质把一个电网络上的信号耦合（干扰）到另一个电网络。辐射干扰是指干扰源通过空间把其信号耦合（干扰）到另一个电网络。

3.03、EMS（电磁灵敏度）

电磁灵敏度（Electro Magnetic Susceptibility）是指由于电子设备受到外界的电磁能量，造成自身下降的容易程度。

3.04、插入损耗

插入损耗（Insertion Loss）IL是指在传输系统的某处由于元件或器件的插入而发生的负载功率的损耗。

计算公式

IL=20Log(E1/E2)

单位：分贝（dB）

E1—电路中接入该元件时信号源的输出电压

E2—电路中未接入该元件时信号源的输出电压

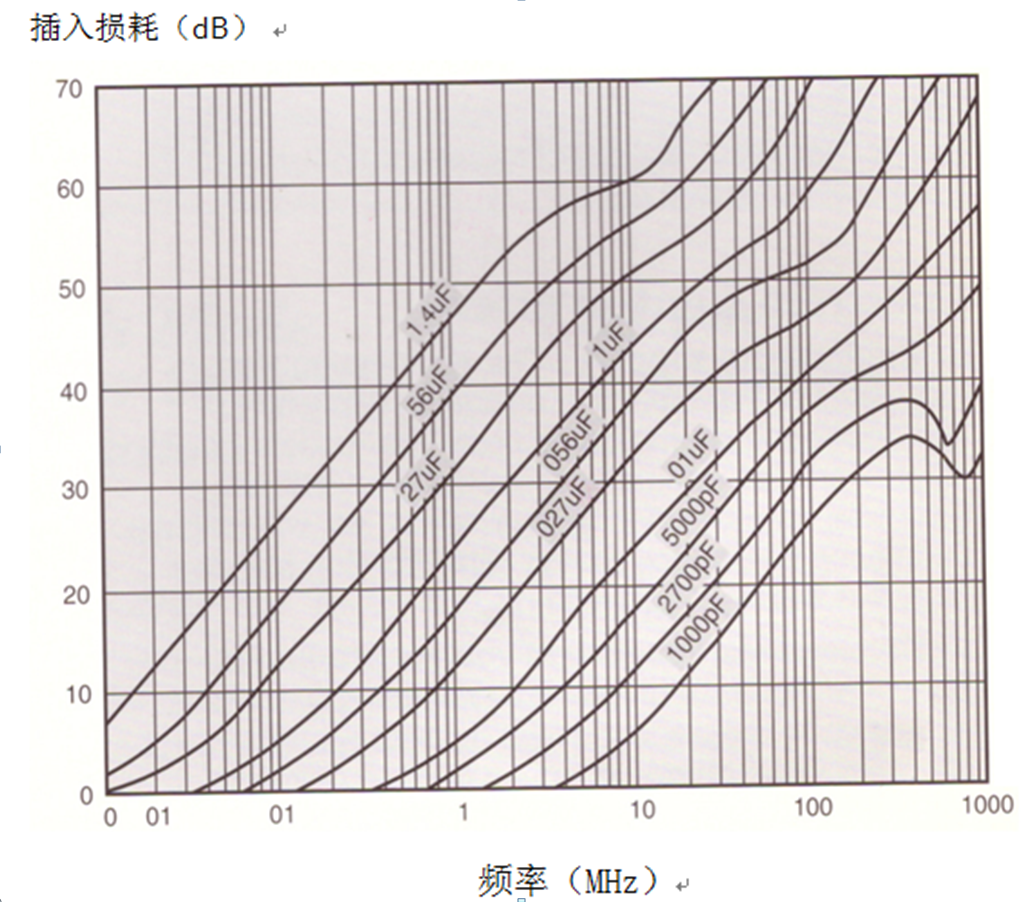

插入损耗

3.05、影响插入损耗的因素

插入损耗随之频率变化，它是由电器设备、源阻抗、负载阻抗和元件数决定

滤波器所用电容一般为陶瓷电容。由于陶瓷介质材料的特性，电容器容量随环境温度的变化而变化，会直接影响插入损耗的相对变化

3.06、电路原理图

3.07、截止频率/3dB点

从抵制的角度来讲，插入损耗是较重要的指标，它直接影响到滤波器的使用效果。滤波电容器开始变得较好的频率通常认为是衰减曲线的3dB点。线上低于该频率的任何一点将不受到滤波。滤波电容器的电容量越大，截止频率越低，反之亦然。

3.08、EMI滤波器的需求

随着电子设备使用的日益增多，从其他设备引入的干扰的可能性也随之增加。工作电压低的电路更容易受到干扰，这就意味着设备对付EMI的需求日益增长，EMI滤波器成为了在设备中不可不缺的元器件。

4   未来发展趋势

本公司生产的穿芯滤波电容器、板式阵列滤波电容器和微距矩形阵列滤波电容器满足了基本的EMI滤波器电路的需求。
